Результат остановки, вид издалека. У каждого получилось остановить на своём месте:
Рис.1. Виден тип матплаты ASUS P4S533-MX:
Рис.2. Резкость слаба, но здесь перечислено: Тип матплаты - P4S800-VM; тип процессора Celeron D 2.13 Гигагерц, тип и объём оперативной памяти (см. ASUS11-15, надо бы переснять заново)
Рис.4. Самое начало загрузки. Виден тип матплаты ASUS P4S533-MX:

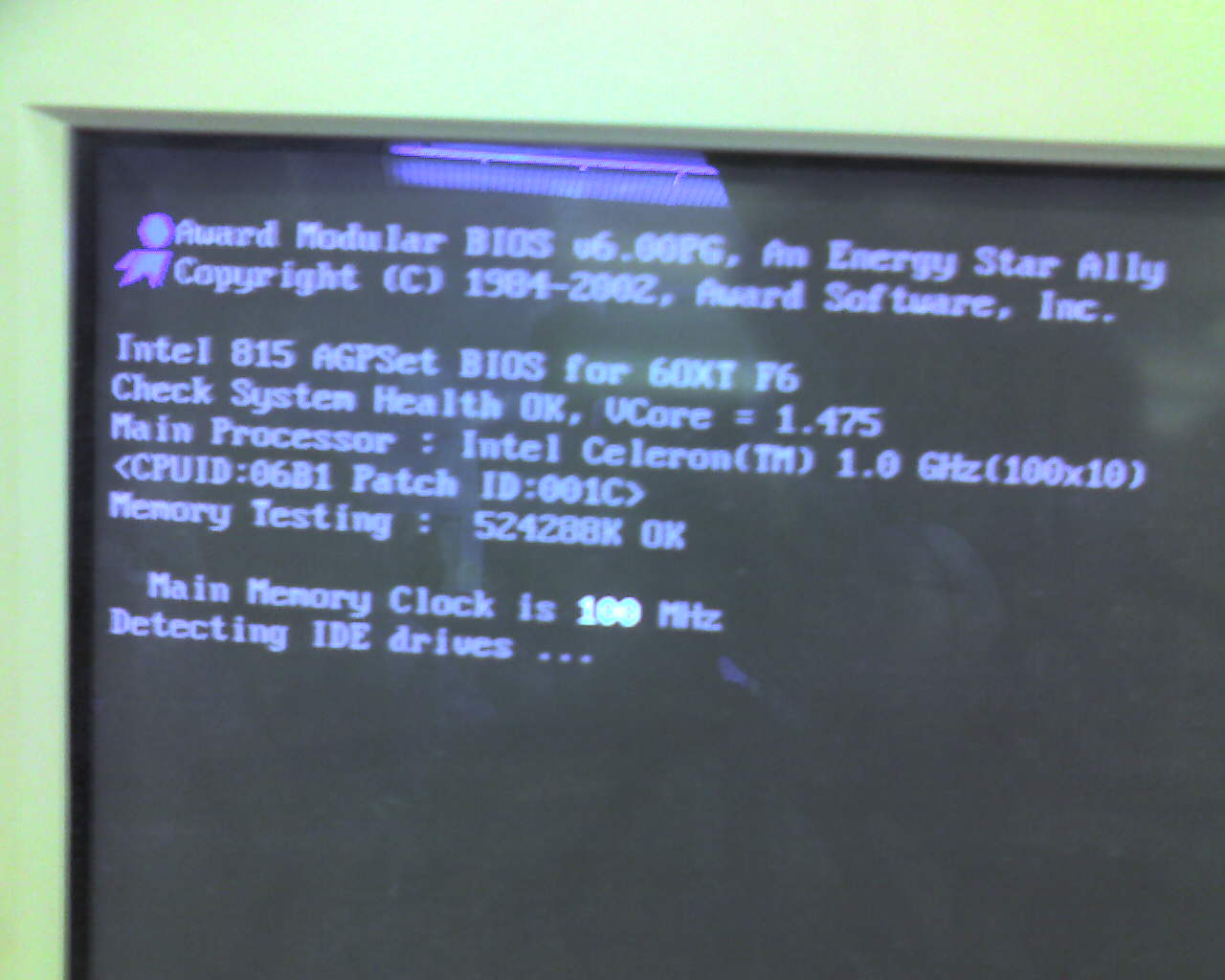

Рис.5. Последнее сообщение - о частоте FSB (основной системной шины) 100 Мегагерц:
Чипсет (набор микросхме на матплате) - Intel 815.
Матплата поддерживает видеокарточки с шиной AGP.
Check System Health - проверка состояния системы (ни что не перегрелось, напряжение в норме) OK.
VCore=1,475 - вольтаж питания процессора.
Main Processor (Центральный процессор): производства Intel называется Celeron, внутренней частотой 1 Гигагерц. Частота по шине 100 (Front Serial Bus = основная шина передачи данных), сомножитель 10.
CPUID - идентификатор процессора.
Memory Testing (Оттестировано памяти) 512 мегабайт (расхождение из за особенностей
счисления 1 мегабайт = 1024 килобайта = 1024*1024 байта = 1048576).
512*1048576= 536870912 байт = 536870912/1024= 524288 килобайт.
Часть памяти при этом может остаться зарезервированной под системные цели. например под видеокарточку.
Main Memory Clock (частота работы процессора с памятью, в данном случае она совпадает с частотой FSB).
Detecting IDE Drives - началась процедура определения устройств подключенных к контроллеру IDE, например жёстких дисков.

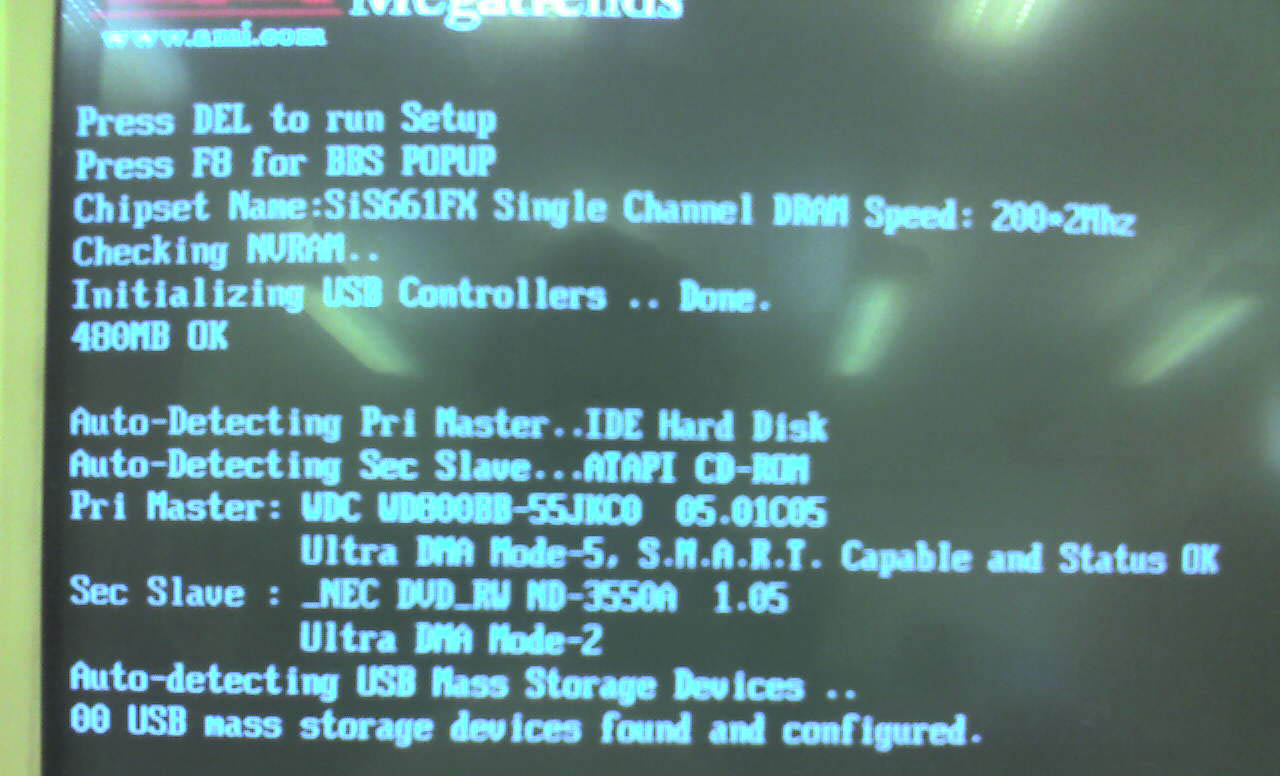

Рис.6. Перечисление IDE-устройств (жёстких дисков, CD-ROM, DVD-ROM):
Рис.7. Появление отчёта POST:
Идеология S.M.A.R.T. см. здесь.

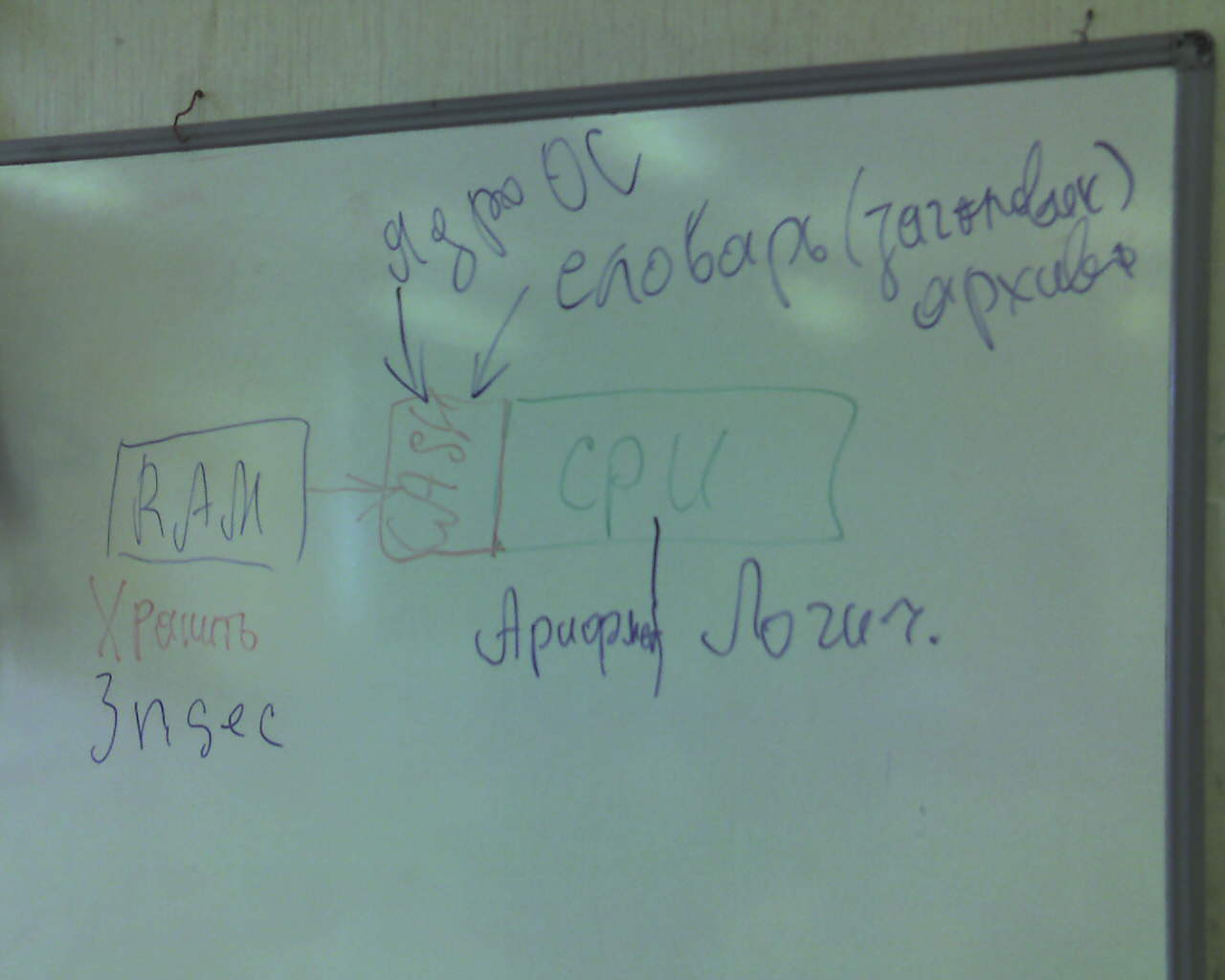

Рис.8. Пояснение назначения CASH-памяти

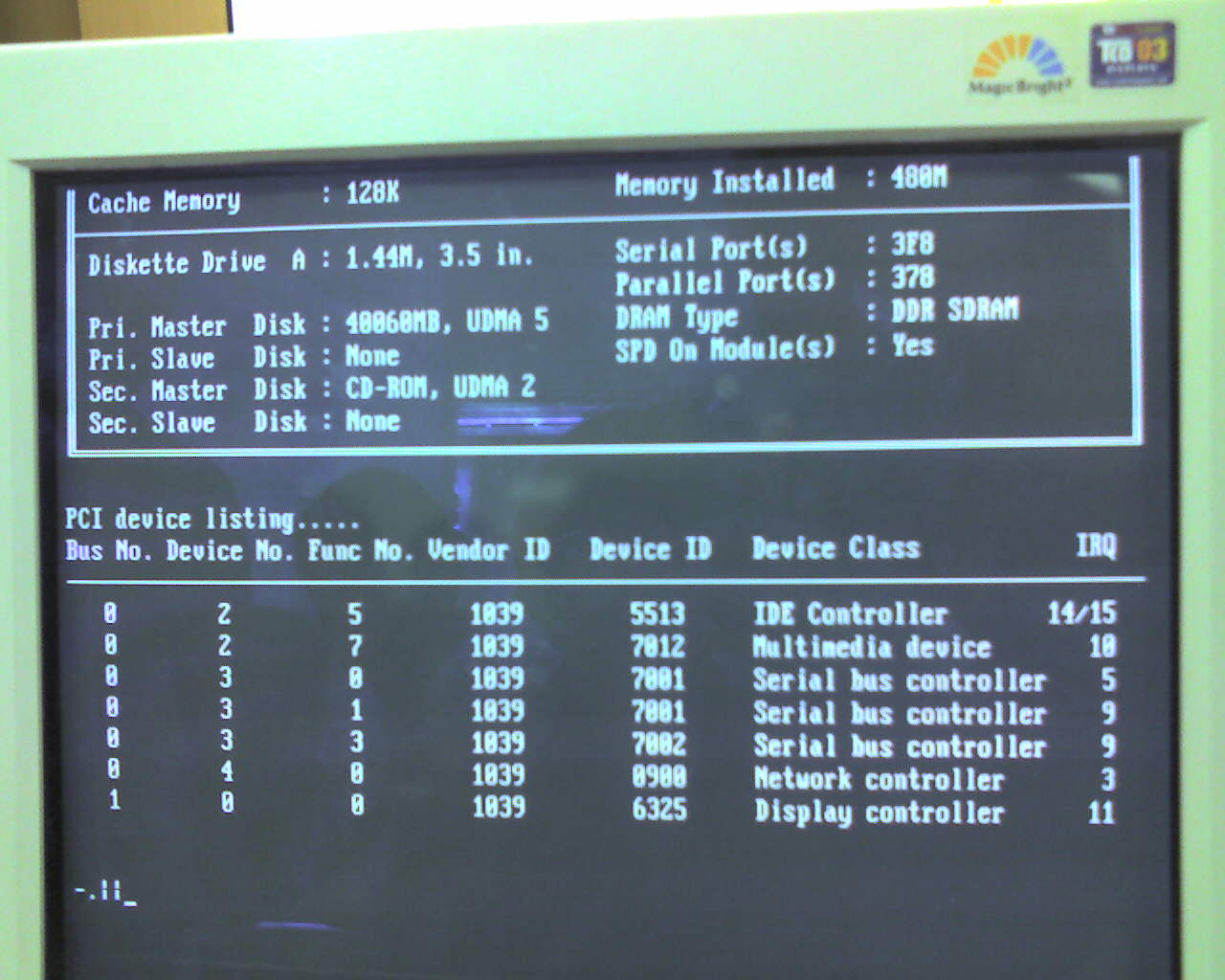

Рис.9. Перечисление типов и IRQ основных устройств:
Рис.10.

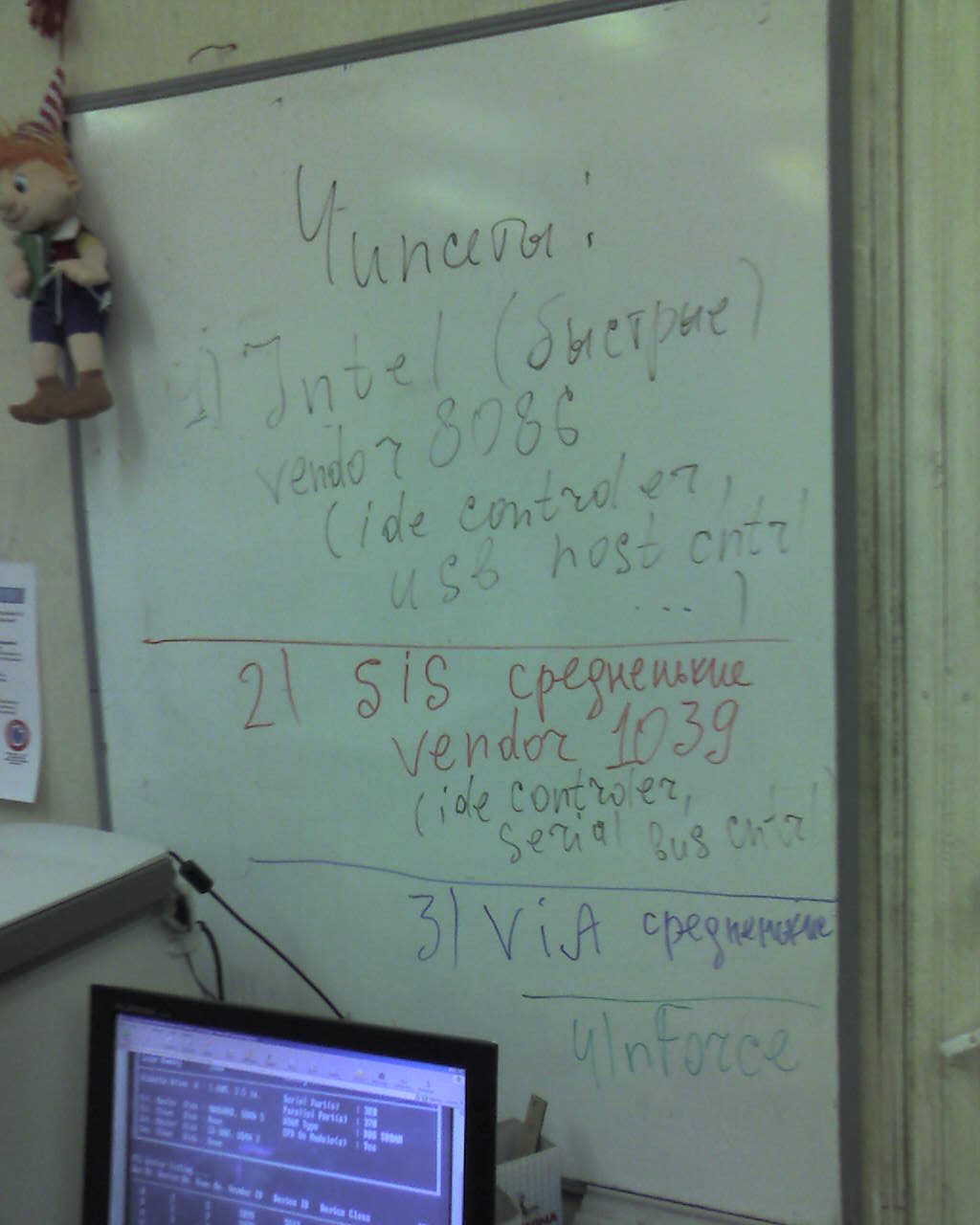

Рис.11. Понятие чипсета (набора микросхем) материнской платы и основные производители:
