Рис.1. Виден современный разъём RJ-45 (характерный для кабеля UTP - UnShielded Twisted Pair - неэкранированная витая пара, выделен фиолетовой стрелкой). Рядо с ним виден зелёный индикатор работы сети (NetWork Led, выделен зелёной стрелкой).
Combo (комбинированная карточка). Имеет древний коаксиальный разъём (красная стрелка) и современный RJ-45 (фиолетовая)
Рис.2.
Рис.3.
Рис. 4. Рядом с коаксиальным разъёмом (красная стрелка) виден древний брендовый разъём "вампир", характерный для дорогих древних машин (голубая стрелка)
Рис.5. Вопрос. Как называется тот разъём, на который указывает палец?
Рис.6. Вопрос. Как называется второй разъём, на который указывает палец?
А почему?
Рис.7. Сравнение сетевых карт. Более длинная - подключается к шине ISA, короткая - к шине PCI.

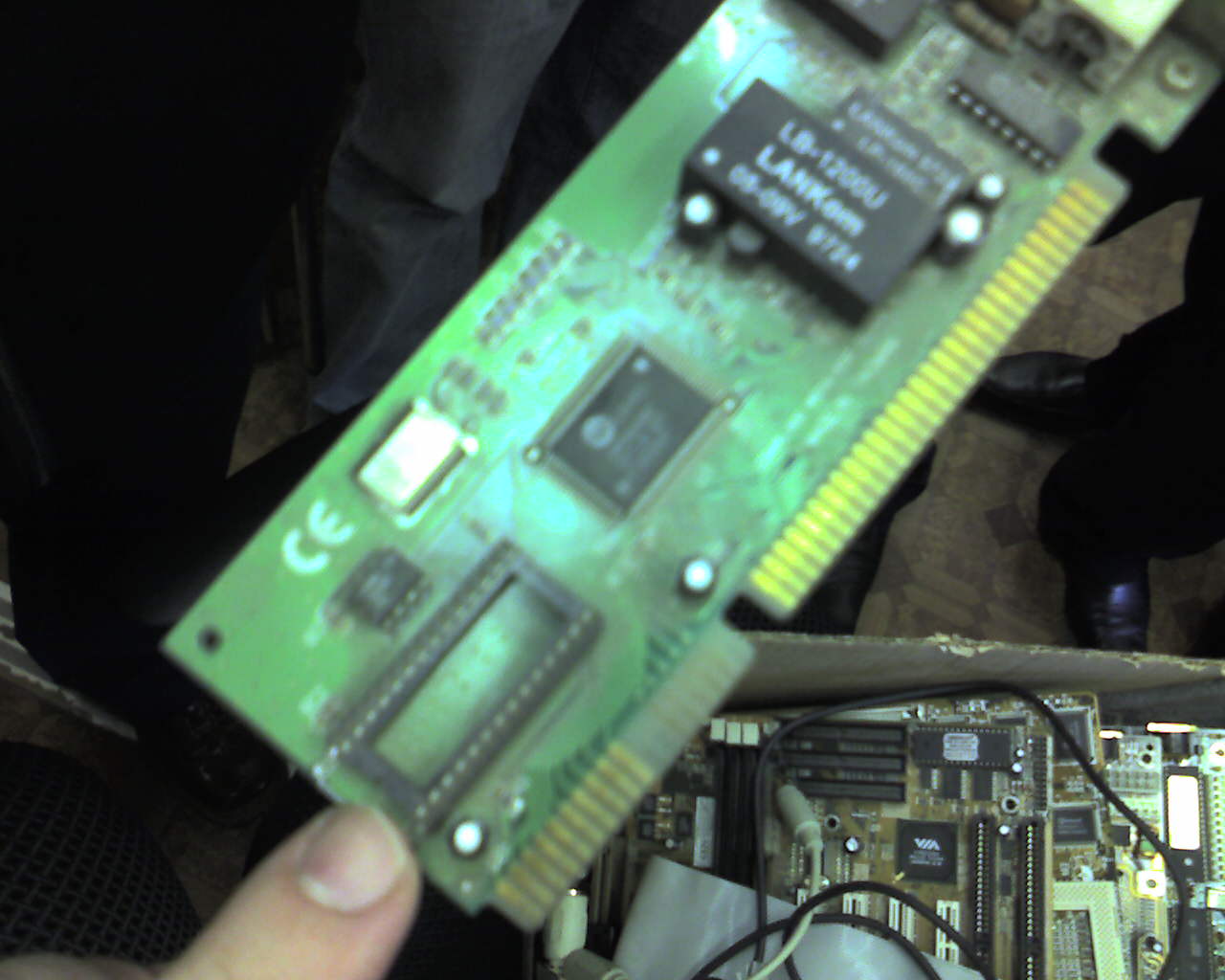

Рис.8. Палец указывает на "кроватку" для вставки сетевого BIOS (см. последние вопросы антивирусной защиты, технологию загрузки с сети)
Рис. 9. Видно, что сетевая карточка прошла ремонт - одна из дорожек подпаяна с помощью дополнительного провода
