Рис.1. Один из лучших корпусов: все индикаторы видны, ничто не закрывает FDD (флопи-дисковод), CDD (CD-дисковод). Из недостатков - не выведены звук (разъём колонок и разъём микрофона) и USB-разъёмы на переднюю панель.
Рис.2. Так же неплохое решение передней панели системного блока. Только бойтесь этого корпуса - внутри его производитель сделал всё крайне нестандартно, к нему приходится привыкать.
Рис.3. Проблемный корпус: индикатор питания вмонтирован в кнопку питания, в
солнечный день его не видно (машина сейчас включена, а зелёного огонька не видно).
На штатном месте FDD "губки". Пока FDD стоял за ними, при вынимании
дискет их застёжки часто цеплялись и оставались внутри устройства.
К тому же заглушка нижнего отсека 3,5" при нажатии проваливалась внутрь.
Рис.4. Точно такой же корпус, как на рисунке 2, только FDD перемещён в свободный отсек, а "губки" заглушены.
Рис.5. Хорошо, что на этих корпусах звук выведен вперёд, только производитель не изволил маркировать цветом разъёмы для колонок (зелёным) и наушников (красным). Пришлось дорисовывать это маркером. При этом вставленный штекер колонок выдавливался пластиком упаковки, пришлось его "расковырять" ножом, что снизило эстетические свойства.
Рис.6. Всё бы было хорошо у этого корпуса, если бы не проблемная кнопка питания. Из-за её сложной формы при включении её иногда заклинивает, что приводит к ошибкам.
Рис.7. Задняя стенка системного блока. Кнопка питания переведена в выключенное состояние, что правильно.
Рис.8. Кнопка питания осталась в выключенном стостоянии. ОПАСНО для материнской платы, при последующем втыкании кабеля питания.
Назначение разъёмов см. Сканирование из Фигурнова.
Рис.9. Фиолетовый и зелёный круглые разъёмы - разъёмы клавиатуры и мыши соответственно. Пурпурный широкий параллельный порт (LPT). Синий - выход интегрированной в материнскую плату видеокарточки.

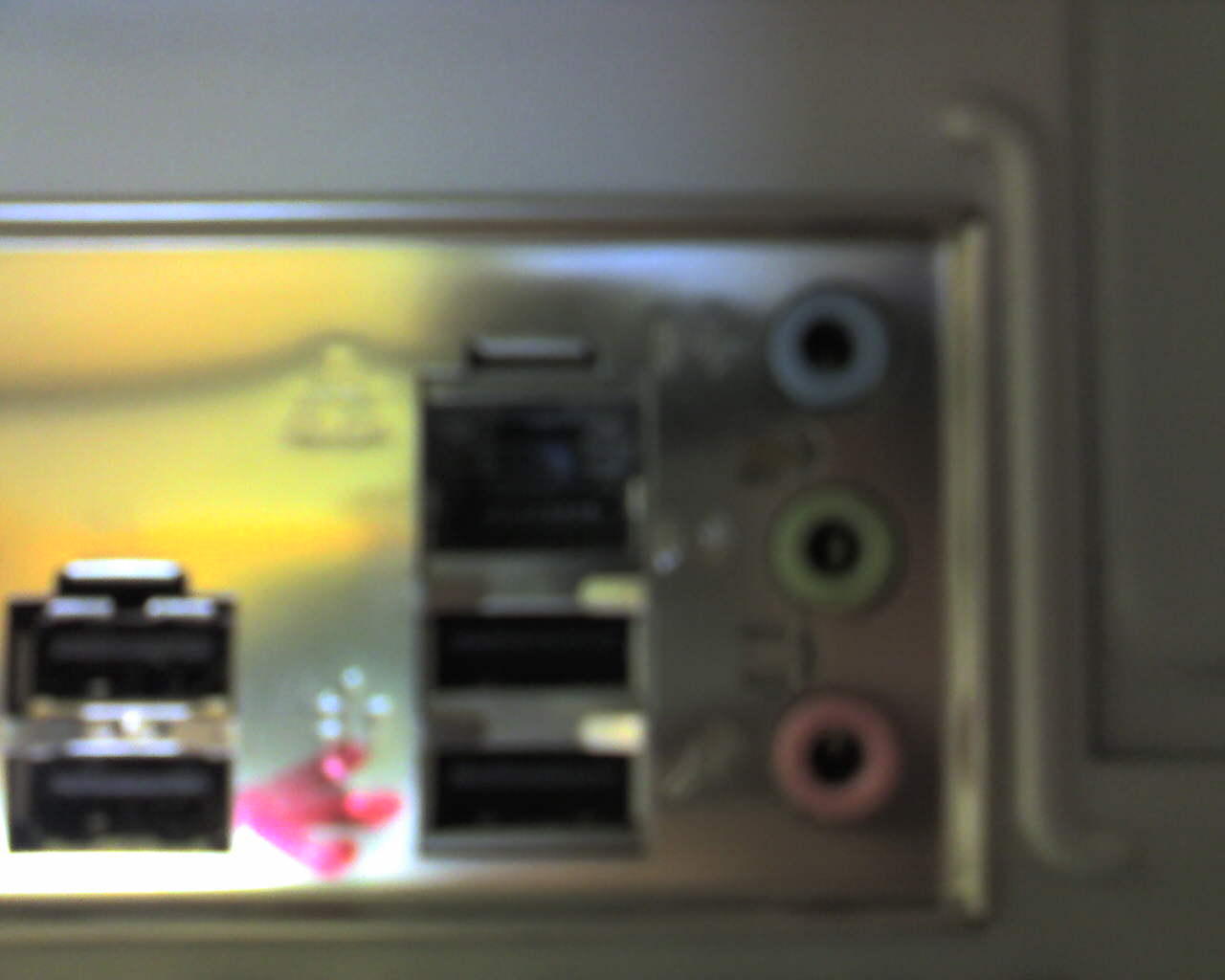

Рис.10. Нижняя часть той же панели: видны 4 одинаковых разъёма USB и один разъём
RJ-45 (локальная сеть).
Ниже находятся три разноцветных разъёма: красный - микрофон, зелёный -
наушники или колонки, синий - линейный выход (то есть выход с низким напряжением
на аудио-усилитель). Ещё ниже видны штекеры разъёма последовательного порта
(COM).
Рис.11. Компоновка задней панели с двумя штекерами COM-порта.
Рис.12. Описание последовательного порта:
Рис.13. Настройка последовательного порта в BIOS:
Рис.13-б. Образ экрана со свойств оборудования - параметры COM-порта в Windows.
Рис.14. Описание параллельного порта, особенно надо обратить внимание на параметры настройки:
Рис.15. Настройка параллельного порта в BIOS:
Настройка принтера (касается во многом курса профессиональной
графики)
Рис.16. Описание порта PS/2:
Рис.17. Мышь ("по зелёной травке бегает"):
Рис.18. Клавиатура:
Рис.19. Пустые гнёзда мыши и клавиатуры:
Рис.20. До настройки в BIOS включения машины по сигналу от мыши и клавиатуры:
Рис.21. После настройки в BIOS включения машины по сигналу от мыши и клавиатуры:
Рис.22. Определили те клавиши, которые одновременно надо нажать, чтобы включить компьютер
Рис.23. Для данной модели клавиатуры (или BIOS?) не видно, что она ждёт нажатия. Обычно у клавиатур остаётся включенным индикатор NumLock
ВОПРОС: Является ли клавиатурный или мышиный способ включения питания машины необходимым? Если "Да", то в каком случае, если "Нет", то почему?
Рис.24. Описание версий порта USB и его совместимости с операционными системами:
Рис.25. Настройка порта PS/2 в BIOS:
Рис.27. Разъёмы A и B одного и того же кабеля USB. Расплющённый - в системный блок, другой - в устройство.
Рис.28. Не забывайте отмечать маркером разъёмы USB, из который вытаскивали кабель, так как Windows их различает и после перетыка в другой разъём будет переустанавливать драйвера.
Рис.29. Наличие на SCSI-сканере второго разъема для подключения следующего в цепочке SCSI-устройства (next SCSI):
Рис.30. Описание способов указания SCSI ID:
ПРИМЕЧАНИЕ. Целых три класса внешних устройств способны организовывать цепочки:
Рис.31.
