AWARD BIOS SETUP.

Основное меню.

ROM BIOS Award - это встроенная в матплату программа, которая позволяет пользователю изменять основную конфигурацию системы и параметры устройств. Изменённые данные сохраняются в энергонезависимой памяти CMOS, т.о. оставаясь неизменными даже при выключении питания. В основном, информация, сохранённая в CMOS RAM остаётся неизиенной, пока не произойдут изменения в системе (например, смена жёсткого диска или добавление какого-либо устройства).

Существует возможность повреждения батареи CMOS. В этом случае повреждённой окажется только информация в CMOS. Если это произойдёт, необходимо будет заново сконфигурировать настройки BIOS.

Для запуска программы настройки:

Включите компьютер и нажмите клавишу <Del>. Это приведёт вас к меню программы настроек BIOS CMOS Setup Utility.

Меню показывает все основные категории. Выберите категорию, которую Вам необходимо перенастроить. Выбор производится перемещением курсора на нужную категорию (с помощью стрелок), а затем нажимается клавиша <Enter>. Вверху экрана показывается автоматическое сообщение помощи на выбранную категорию, помогающее лучше понять назначение данной категории. Когда выбор сделан, появляется меню выбранной категории, позволяющее пользователю изменить параметры конфигурации.

Standart CMOS Setup.

Выберите "Standart CMOS Setup" в меню CMOS SETUP UTILITY (рис.)

Категория Standart CMOS Setup позволяет пользователю настраивать такие параметры системы, как: теущая дата и время; тип установленного жёсткого диска; тип дисковода гибких дисков (дискет) и тип дисплея. Размер памяти автоматически определяется BIOS и показывается для Вас. Когда поле подсвечено (используйте стрелки для перемещения курсора и <Enter> для выбора). Значения в поле могут быть изменены нажатием клавиш <PgDn> и <PgUp>.

Замечание: если жёсткий диск Primary Master/Slave и Secondary Master/Slave установлены на Auto, то размер и модель жёсткого диска будут определяться автоматически.

Замечание: поле "Halt On" используется для прерывания процесса загрузки, если BIOS обнаружит ошибки.

Замечание: Floppy 3 Mode Support - это режим, используемый для поддержки специяльного 3,5" дисковода производства Японии. Это 3,5" диск, способный хранить только 1,2 МВ информации. Установка по умолчанию - Disabled (выключено).

Advanced BIOS Features.

Выбор "BIOS FEATURES SETUP" в меню CMOS SETUP UTILITY позволяет пользователю изменять related параметры системы в появившемся меню.

Нажатие клавиши [F1] выводит на экран сообщение помощи для выбранной опции.

Virus Warning: во время и после загрузки системы, любая попытка записи в загрузочный сектор жёсткого диска будет прервана системой и на экране появится сообщение об ошибке.

После этого Вам следует запустить программу-антивирус, чтобы обнаружить вирус. Помните, что эта опция защищает только загрузочный сектор, а не весь жёсткий диск.

CPU Internal Cache: эта опция контролирует статус внутреннего кэша процессора.

External (L2) Cache: контролирует статус внешнего (L2) кэша процессора.

CPU L2 Cache ECC Checking: контролирует поддержку вторым уровнем кэша процессора функции автоматической проверки и корректировки ошибок (ЕСС).

Quick Power On Self Test: эта категория ускоряет самотестирование при загрузке (POST).

First/Second/Third/Other Boot Device: BIOS пытается загрузить операционную систему с устройств, последовательность которых задана в этих пунктах.

Swap Floppy Drive: эта опция меняет местами дисководы А и В, если вы используете два дисковода.

Boot Up Floppy Seek: во время сомотестирования (POST), BIOS проверяет количество дорожек на установленном дисководе (40 или 80). Только дисковод 360К имеет 40 дорожек, в то время как 760К, 1,2МВ и 1,44МВ имеют каждый по 80 дорожек.

Boot Up NumLock Status: контролирует статус клавиши NumLock во время загрузки системы.

Typematic Rate Setting: опция задаёт рейтинг автоповтора клавиш.

Typematic Rate (Chars/Sec): количество знаков в секунду при нажатии клавиш.

Typematic Delay (msec): опция контролирует время между первым и вторым знаками во время автоповтора.

Security Option: эта опция позволит Вам ограничить доступ к системе или настройкам BIOS.

VAS. ВНИМАНИЕ.

OS Select For DRAM > 64MB: некоторые операционные системы используют специальные настройки. Используйте эту опцию только в том случае, если в вашей системе больше 64МВ оперативной памяти.

Video BIOS Shadow: данная опция позволяет копировать видео BIOS в оперативную память. Это повышает видеопроизводительность системы.

C8000 - CBFFF Shadow:

CC000 - CFFFF Shadow:

D0000 - D3FFF Shadow:

D4000 - D7FFF Shadow:

D8000 - DBFFF Shadow:

DC000 - DFFFF Shadow:

данные категории определяют, какая область паматя будет скопирована в оперативную память.

Advanced Chipset Features.

Выберите "CHIPSET FEATURES SETUP" в меню CMOS SETUP UTILITY, чтобы вывести на экран следующее меню:

Bank 0/1, 2/3, 4/5 DRAM Timing: значения в этих полях устанавливаются производителем материнской платы.

SDRAM Cycle Lenght: эта установка определяет параметр времени CAS-таймера оперативной памяти.

Bank Interleave: опция позволяет Вам установить как много разъёмов оперативной памяти поддерживает ваша материнская плата.

DRAM Page-Mode: опция активирует или деактивируетрегистрации страницы чипсета.

Memory Hole: Вы можете зарезервировать эту область памяти для использования ISA адаптеров памяти.

System BIOS Cacheable: данная опция позволит Вам скопировать код BIOS из медленной памяти ROM в быстрый RAM.

Video BIOS Cacheable: эта опция копирует видео ROM BIOS в быстрый RAM (C0000h - C7FFFh).

Video RAM Cacheable: эта опция позволит процессору кэшировать чтение/запись видео RAM.

AGP Aperture Size: количество системной памяти, которое временно использует карта AGP.

AGP Driving Control: данная опция позволит вам изменять контроль над AGP.

AGP Fast Write: при включении позволяет использовать протокол быстрой записи для AGP 4x и выше.

OnChip USB/USB2: наличие порта USB.

USB Keyboard Support: данная опция активирует статус ипользования клавиатуры USB.

OnChip Sound: включает/выключает интегрированную звуковую карту.

CPU to PCI Write Buffer: при включении, данные до четвёртой буквы D будут записаны в шину PCI без участия процессора. При выключении, буфер записи не используется и цикл чтения CPU не будет закончен, пока шина PCI не даст сигнала готовности получить данные.

PCI Dynamic Bursting: при включении, данные, передающиеся на шину PCI, по возможности, могут использовать высокоэффективный протокол PCI, в котором большие данные передаются как одиночная команда.

Integrated Peripherals.

OnChip IDE Channel0: включает и выключает основной IDE порт.

OnChip IDE Channel1: включает и выключает вторичный IDE порт.

Primary Master PIO: определение способа доступа к жёсткому диску.

Primary Slave PIO: то же самое для вторичного IDE.

Init Display First: при использовании двух видеокарт (1 PCI и 1 AGP) данная опция определяет, какая из них будет основной.

IDE HDD Block Mode: опция позволяет контролировать доступ к блокам секторов иначе чем один блок за раз.

Onboard FDD Controller: контролирует статус интегрированного контроллера дисковода.

VAS. Внимание: Отключение этого контроллера имеет смысл в штатном режиме на высокопроизводительных машинах, когда их нужно ещё сильнее разогнать, за счёт увеличения скорости системной шины.



Onboard Serial Port 1: это поле позволяет пользователю конфигурировать 1й последовательный порт.

Onboard Serial Port 2: то же самое для 2го последовательного порта.

UART 2 Mode: эта опция позволяет Вам установить функцию инфракрасного чипа.

Onboard Parallel Port: это поле позволяет полбзователю конфигурировать порт LPT.

Onboard Paralel Port Mode: это поле позволяет пользователю выбрать режим параллельного порта.

ECP Mode USE DMA: это поле позволяет пользователю выбрать DMA1 или DMA3 для режима ECP.

Parallel Port EPP Type: эта опция позволяет пользователю выбрать режим передачи данных по инфракрасному порту.

Onboard Legacy Audio: вкл/выкл итегрированную звуковую карту.

Sound Blaster: вкл/выкл Sound Blaster-совместимое устройство.

SB I/O Base Address: диапазон ввода/вывода звуковой карты.

SB IRQ Select: значение IRQ для звуковой карты.

SB DMA Select: выбор канала DMA звуковой карты.

MPU-401: вкл/выкл функции MPU-401 (MIDI-порт).

MPU-401 I/O Address: выбор диапазона ввода/вывода для интегрированного MIDI-порта.

Power Management Setup.

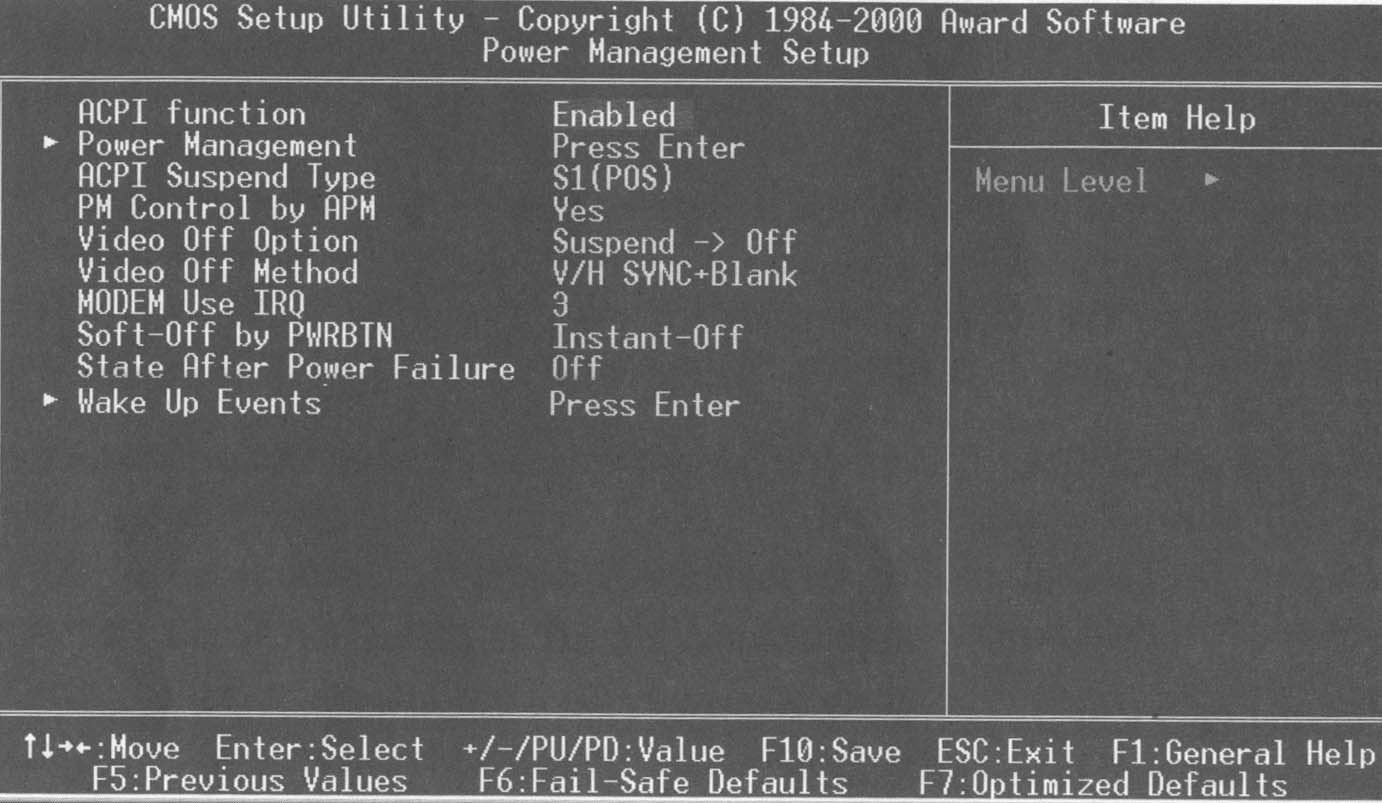

Выберите "POWER MANAGEMENT SETUP" в меню CMOS SETUP UTILITY для появления следующего экрана. Это меню позволяет пользователю изменять параметры управления питанием и сигналы IRQ. В основном, эти функции не следует менять без крайней необходимости.

ACPI Function: эта опция позволяет Вам выбрать функцию ACPI (автоматическое управление питанием).

Power Management: используйте эту функция для выбора способа управления питанием.

ACPI Suspend Type: эта опция позволяет Вам выбрать функции S1(POS) или S3(STR).

PM controlled by APM: эта опция позволяет контролировать управление питанием с помощью функции расширенного управления питанием (Advanced Power Management).

Video Off Option: сообщает Вам, через какое время будет выключаться видео при текущей настройке управления питанием.

Video Off Method: эта опция позволяет Вам выбрать, как будет выключаться видео при текущей настройке управления питанием.

MODEM Use IRQ: значение IRQ для модема (при наличии), установленного в вашей системе.

Soft-Off by PWRBTN: используйте, чтобы выбрать способ выключения компьютера с помощью клавиши питания.

State After Power Failure: это поле позволит определить действия компьютера при ошибке в питании. При включении - компьютер автоматически перегружается при ошибке в питании, при выключении (опции) - не перегружается.

VAS. Вопрос: как должна быть настроена машина?

Ответ - оставаться выключеннной.

История, про Asus16-18, которые после непредвиденного выключения питания требуют, чтобы им вручную ототкнули кабель питания. Как защита от избыточно торопливого Юзера.



PNP/PCI Configuration.

Программа настройки PNP/PCI предназначена для изменения пользователем сигналов IRQ для устройств PCI/ISA, если таковых в системе несколько.

ВНИМАНИЕ: конфликты сигналов IRQ могут повредить систему так, что она не найдёт некоторых устройств.

PNP OS Installed: у вас есть установленная ОС PNP?

Resources Controlled By: кто контролирует в системе ресурсы PNP/PCI.

Reset Configuration Data: '\эти установки позволяют Вам очистить данные ESCD.

PCI/VGA Palette Snoop: оставьте это поле на выключено.

Assign IRQ For VGA/USB: эта опция позволяет BIOS совместить используемый IRQ для VGA/USB. Если Вы не подключаете устройство VGA/USB. Можно использовать значение IRQ для других устройств.

PCI Latency Timer (CLK): таймер, определяющий минимальное значение времени в циклах PCI, в течение которого будет получен ответ от шины.

INT Pin1 to Pin4 Assignment: эти установки назначить значения IRQ для каждого слота PCI.

PC Health Status.

Current CPU Temperature: текущая температура процессора.

Current System Temperature: текщая температура системы.

Current CPU FAN Speed: текущая частота вращения вентилятора процессора.

Current Chassis FAN Speed: текущая частота вращения вентилятора системы.

CPU(V): уровень напряжения питания процессора (V core).

3.3V, 5V, 12V: уровни напряжений блока питания.

Frequency/Voltage Control.

DRAM Clock: эта опция синхронизирует/рассинхронизирует частоту оперативной памяти.

Auto Detect DIMM/PCI Clk: при включении, матплата автоматически выключает разъёмы оперативной памяти, в которых нет модулей. То же касается слотов PCI.

CPU Host/PCI/Spread Spec. : позволяет изменять частоту внешней шины. Не следует использовать значение большее, чем предусмотренное для данного процессора.

Остальные меню.

Load Fail-Safe Defaults.

При нажатии <Enter> на этом пункте у Вас на экране возникнет приглашение:

Load Fail-Safe Defaults (Y/N) ? N

Нажатие на 'Y' загрузит значения BIOS по умолчанию, при которых система будет работать наиболее стабильно, с минимальными настройками.

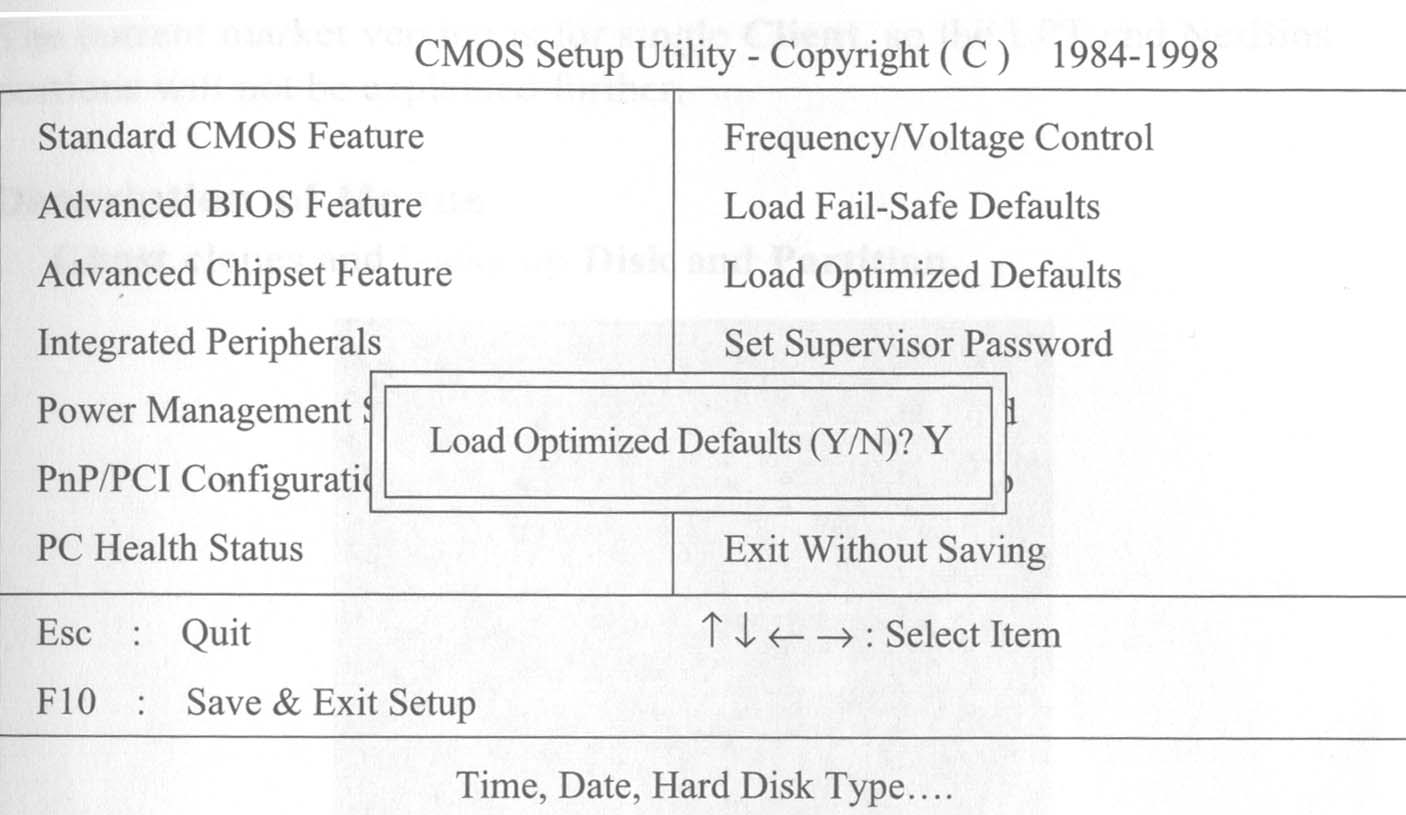

Load Optimized Defaults

Замечание:

Функция "LOAD Optimized DEFAULTS" загружает значения настроек системы из постоянной памяти (ROM) и немедленно инициализирует и сопоставляет оборудование. Это функция необхолима тогда, когда Вы только что поставили матплату в компьютер или если были повреждены данные в CMOS.

Load Optimized DEFAULTS
